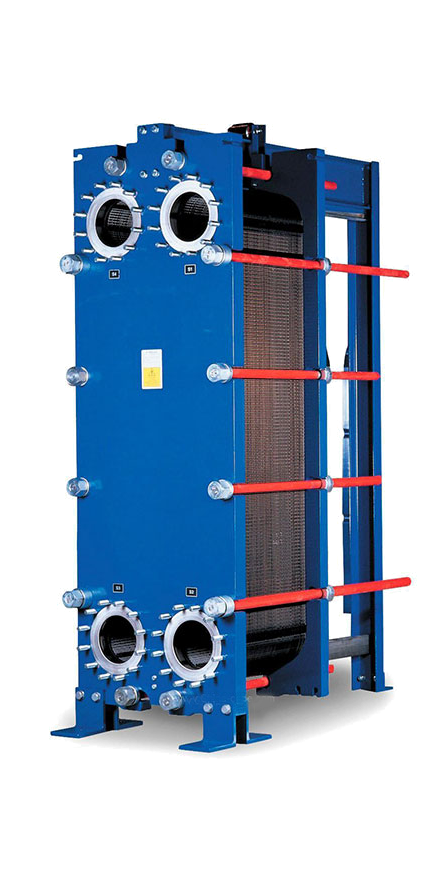

Tấm ghép gioăng

PHE Process cung cấp một dải rộng các sản phẩm trao đổi nhiệt tấm cho nhiều ứng dụng khác nhau, với số lượng kích thước, vật liệu tấm và gasket, các tùy chọn tính năng đa dạng.

Thiết bị làm việc thế nào?

Về cơ bản, công nghệ truyền nhiệt mang 2 lưu chất ở 2 nhiệt độ khác nhau đến gần sát nhau để lưu chất này gia nhiệt hoặc làm hạ nhiệt lưu chất kia.

Nguyên lý vận hành

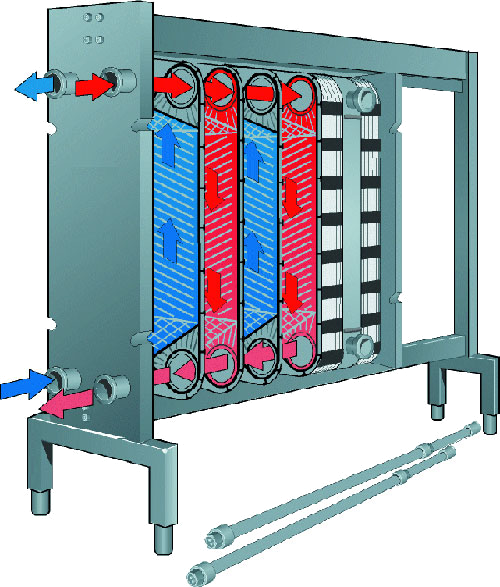

Các bộ trao đổi nhiệt gasket gồm 1 dãy các tấm tôn sóng kim loại mỏng ghép xen kẽ với gasket (gioăng/ron cao su). Các tấm sau đó được bó ép lại trên 1 khung cứng, tạo thành các ngăn/khe rãnh chảy song song.

2 lưu chất sẽ chảy tuần tự lên 2 bề mặt tấm tôn, nơi quá trình truyền nhiệt từ lưu chất này sang lưu chất kia diễn ra. Các ngăn/khe chảy được thiết kết đặc biệt để tạo ra trạng thái chảy rối tối đa đối với cả 2 lưu chất, làm tăng hiệu quả truyền nhiệt.

2 lưu chất thường vào và ra ở ngõ trên và dưới tương ứng của bộ trao đổi nhiệt hoặc ngược lại theo nguyên tắc nghịch lưu.

Các gasket giúp tách biệt dễ dàng các tấm khi cần vệ sinh, thuận tiện điều chỉnh công suất bằng việc ghép thêm hoặc tháo bớt các tấm tôn.

Gasket được lắp vào tấm tôn bằng keo hoặc móc cài.
