Tấm bán hàn
PHE Process cung cấp một dải rộng các sản phẩm trao đổi nhiệt tấm bán hàn cho ứng dụng làm lạnh bằng gas.
Thiết bị làm việc thế nào?

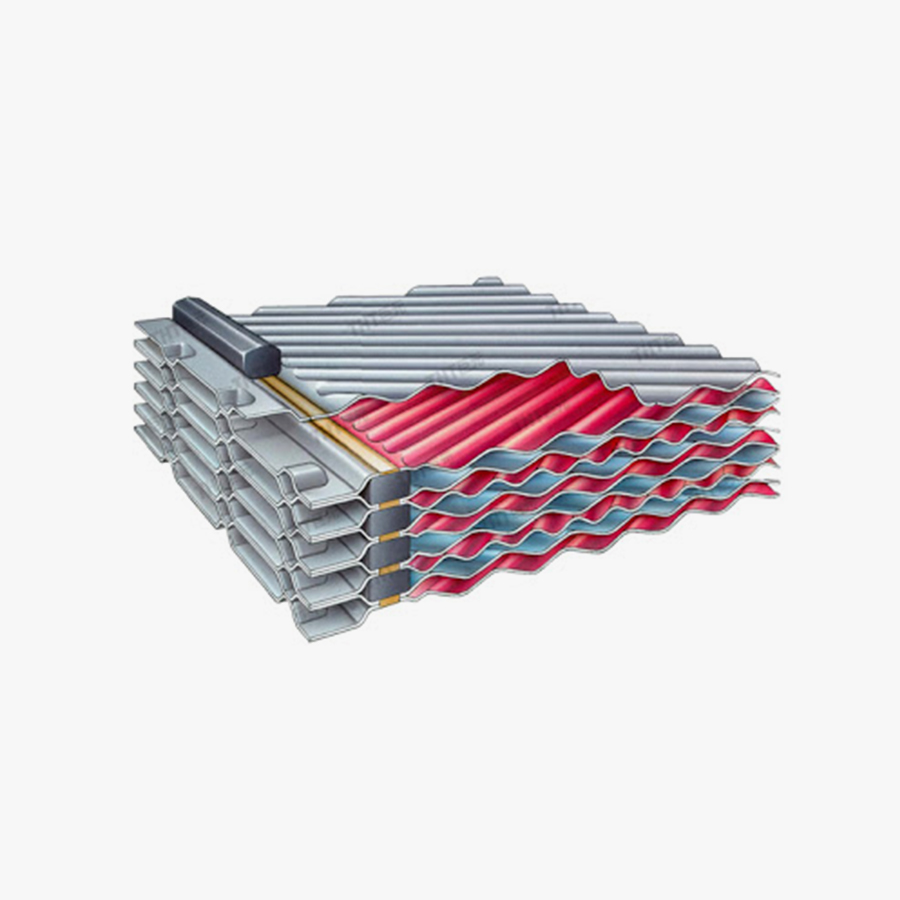

Về cơ bản, tương tự trao đổi nhiệt tấm gasket, nhưng môi chất lạnh là gas chạy trong các cassette được tạo thành bởi 2 tấm hàn kín với nhau bằng máy hàn laser hiện đại.
Nguyên lý vận hành
Các cassette (cặp tấm hàn) dẫn gas ghép xen kẽ với gasket (gioăng/ron cao su), bó ép lại trên 1 khung cứng, tạo thành các ngăn trao đổi nhiệt gas – lỏng.
2 lưu chất sẽ chảy tuần tự lên 2 bề mặt tấm tôn, nơi quá trình làm lạnh dịch lỏng bằng gas diễn ra. Các ngăn/khe chảy được thiết kết đặc biệt để tạo ra trạng thái chảy rối tối đa đối với cả 2 lưu chất, làm tăng hiệu quả làm lạnh.
Các gasket giúp tách biệt dễ dàng các tấm khi cần vệ sinh, thuận tiện điều chỉnh công suất bằng việc ghép thêm hoặc tháo bớt các cassette.
Ưu điểm
- Hiệu suất truyền nhiệt cao
- Tiết kiệm năng lượng
- Có thể tháo lắp vệ sinh và bảo trì dễ dàng
- Phụ tùng thay thế đơn giản
- Kết cấu, lắp đặt gọn nhẹ
- Giá thành đầu tư, lắp đặt cạnh tranh
- Cho phép điều chỉnh công suất
Ứng dụng cơ bản
- Trao đổi nhiệt gas – lỏng
- Giải nhiệt, làm lạnh
- Ngưng tụ
- Bay hơi
Ứng dụng theo ngành
- Sữa, thực phẩm, đồ uống: Làm lạnh nhanh, Thu hồi nhiệt, Dược phẩm
- HVAC: Dàn nóng (dàn ngưng tụ), Dàn lạnh (dàn bay hơi), Hệ sản xuất nước lạnh (chiller)
- Hàng hải: Sinh hàn, Bán dẫn
Tính năng kỹ thuật
- Lưu lượng: từ 0,1 đến 3.500 m3/giờ
- Vật liệu tấm: AISI 304, AISI 316, Titan, Hastelloy …
- Vật liệu gasket: NBR, EPDM, FPM, Viton...
- Vật liệu khung: thép sơn, thép không rỉ
- Chịu áp: đến 25 bar
- Chịu nhiệt: đến 180 oC
- Kích thước lỗ: 32 đến 500 m
- Kiểu kết nối: bích, ống ren, răc-co, kẹp ống
